CS系列弹簧复位风阀执行器

应用此系列弹簧复位风门执行器主要用于暖

通空调（HVAC）系统，可用以驱动各

种要求弹簧复位故障保护控制的阀门。

应用范围包括：

风量调节型阀门。直接在传动轴上安装或

远程安装（需要辅助硬件）直角回转阀，

如直接安装在传动轴上的球阀或蝶阀线性

行程阀或套筒阀，与提供线性动作的连接

装置装在一起（需要安装辅件）。

附件

风门执行器辅助开关 SW2-CS

特点

● 两个可调整的单刀双掷开关

● 包含执行器位置指示功能

● 配备可拆卸的配线接线盖，不需要额外的联结箱

参数

SW2-CS：2*SPDT，AC100/230V，5A（阻性）/3A（感

性）应用于 CS05、CS10、CS20系列风阀执行器

功能

● 可现场安装的零配件

● 能够代替内部辅助开关的功能

● 设定点可以调节，用户可以自由确定连个设定点的位置

特点

● 具有5Nm、10Nm和20Nm三种扭矩类别

● 具有自对中轴适配器，使执行器能够适用不用轴径大小的风门

● 可以在整个行程范围内以5°为增量调整机械行程限位

● 机械位置指示功能

● 配备有六角扳手，便于用户在断电或没有控制信号输入时对执行器手

动调节，带锁定功能

● 具有可供用户选择的可现场安装的外置辅助开关

● 具有选择旋转方向和停止/关闭状态和旋钮，可调节多种运行模式

● 采用直流电机技术，具有过载保护功能

● 95°的旋转角度行程确保执行器关闭风门时更加紧密

● 对输入信号滤波，避免"电子噪音"，使执行器运行更加精确、稳定

● 可拆卸接线盖的设计及Honeywell统一的接线标准使安装、接线更快捷

● 直接耦合的设计，使执行器安装省时省力、运行更加稳定

● 通过CE和UL认证技术参数

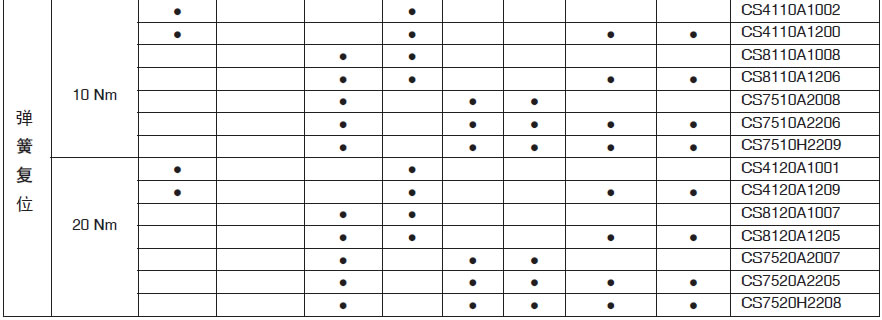

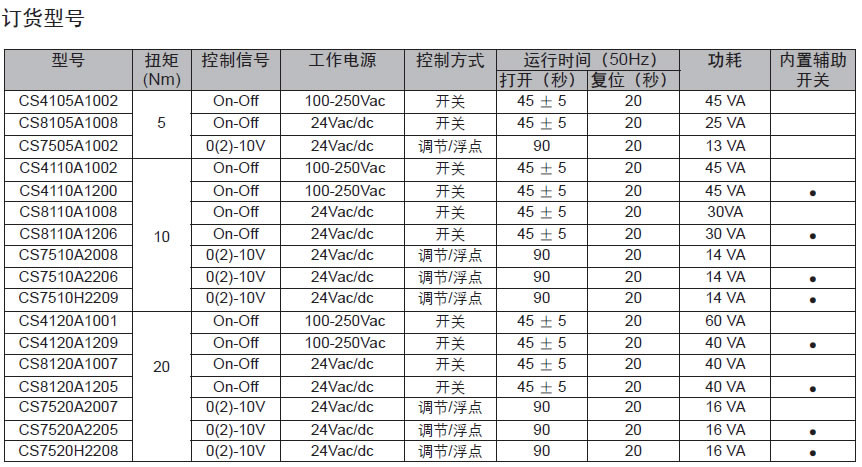

电气连接 接线端子的允许电缆规格为 0.344 ~ 2.0mm2

旋转角度 最大95°± 3°，可以5°为最小 增量调节旋转行程

寿命 全行程 50000次弹簧 1500000次

工作条件 运行温度 -40 ~ +60℃存放温度 -40 ~ +70℃

相对湿度 5 ~ 95%，无冷凝防护等级 IP54，NEMA2

维护 免维护安装风门轴尺寸圆轴(直径) 12 ~ 26mm

方轴 (对角线长) 13 ~ 19mm轴长度 最小25mm 建议76mm
