应用V4 系列对夹式蝶阀可以应用于楼宇及
城市管网的水系统中，可以实现调节或
开关量控制。
V4系列的调节型产品可接受多种控制
信号，如4~20mA, 1~5V或2 ~10V，通
过拨动开关可以现场设定。
V4系列还能提供反馈信号。开关型的
反馈无源干结点信号。调节型的是模拟
信号（1~5V, 2 ~10V或 4~20mA），
同时也可配有反馈开关（订购时需注
明）。特点
● 型号全(DN 50 ~ DN600，PN16)
● 开关控制或模拟量控制
● 强制手动操作，无需离合机构
● 位置自锁
● 机械指针位置指示
● 加热器预防冷凝；标准型号带有辅助开关
● IP67防护等级
外壳材料 铝合金
外壳表面处理 粉末喷涂
过载保护 内置过热保护，125 ±5℃停机，
95 ± 5℃恢复 |
技术参数
阀门
口径 DN50 ~ DN600 (对夹式)
公称压力 PN16
介质温度 -10℃ ~ +90℃
阀体 GG25 (for DN50…DN150)
GGG40 (for DN200…DN600)
阀杆 SS416
阀板 镀镍球铁板GGG40
阀座 EPDM
介质类型 冷水或热水
管道连接标准 ISO7005-2
执行器
电源 220Vac, 50/60 Hz
运行时间 见表 (1)
行程 90o± 5o
控制(调节型) 4~20mA, 1~5V 或 0(2)~10V
反馈 (调节型) 4~20mA 或2~10V
防护等级 IP67
环境温度 -30℃ to +65℃
位置指示 指针连续位置指示
强制手动操作 无离合器设计
涡轮蜗杆免现场润滑；自锁功能
加热器 15W 220V 防冷凝
|

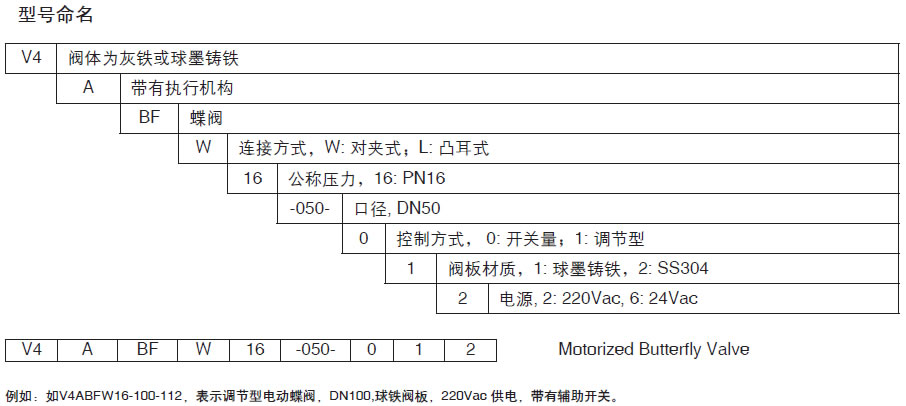

| 控制类型及阀门规格下表数据基于10 bar压差测定 |
| DN |
组装型号(开关型) |
执行器型号 |
组装型号(调节型) |
执行器型号 |
阀门型号 |
最大扭矩(Nm) |
时间60Hz(sec) |
Kvs(m3/h) |
| DN50 |
V4ABFW16-050-012 |
OM-1 |
V4ABFW16-050-112 |
OM-P1 |
V4BFW16-050U |
35 |
12 |
109 |
| DN65 |
V4ABFW16-065-012 |
OM-1 |
V4ABFW16-065-112 |
OM-P1 |
V4BFW16-065U |
35 |
12 |
177 |
| DN80 |
V4ABFW16-080-012 |
OM-1 |
V4ABFW16-080-112 |
OM-P1 |
V4BFW16-080U |
35 |
12 |
243 |
| DN100 |
V4ABFW16-100-012 |
OM-1 |
V4ABFW16-100-112 |
OM-P1 |
V4BFW16-100U |
35 |
12 |
483 |
| DN125 |
V4ABFW16-125-012 |
OM-2 |
V4ABFW16-125-112 |
OM-P2 |
V4BFW16-125U |
90 |
12 |
822 |
| DN150 |
V4ABFW16-150-012 |
OM-2 |
V4ABFW16-150-112 |
OM-P2 |
V4BFW16-150U |
90 |
15 |
1,270 |
| DN200 |
V4ABFW16-200-012 |
OM-3 |
V4ABFW16-200-112 |
OM-P3 |
V4BFW16-200U |
150 |
22 |
2,550 |
| DN250 |
V4ABFW16-250-012 |
OM-4 |
V4ABFW16-250-112 |
OM-P4 |
V4BFW16-250U |
400 |
16 |
4,342 |
| DN300 |
V4ABFW16-300-012 |
OM-4 |
V4ABFW16-300-112 |
OM-P4 |
V4BFW16-300U |
400 |
16 |
6,708 |
| DN350 |
V4ABFW16-350-012 |
OM-7 |
V4ABFW16-350-112 |
OM-P7 |
V4BFW16-350 |
1,000 |
46 |
9,793 |
| DN400 |
V4ABFW16-400-012 |
OM-8 |
V4ABFW16-400-112 |
OM-P8 |
V4BFW16-400 |
1,500 |
46 |
13,467 |
| DN450 |
V4ABFW16-500-012 |
OM-9 |
V4ABFW16-450-112 |
OM-P9 |
V4BFW16-450 |
2,000 |
58 |
17,836 |
| DN500 |
V4ABFW16-500-012 |
OM-10 |
V4ABFW16-500-112 |
OM-P10 |
V4BFW16-500 |
2,500 |
58 |
22,933 |
| DN600 |
V4ABFW16-600-012 |
OM-12 |
V4ABFW16-600-112 |
OM-P12 |
V4BFW16-600 |
3,500 |
58 |
35,431 |
|
